TK-1000型 化工厂烟气在线监测系统
一、产品概述

   烟气连续在线监测系统运用抽取冷凝采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。

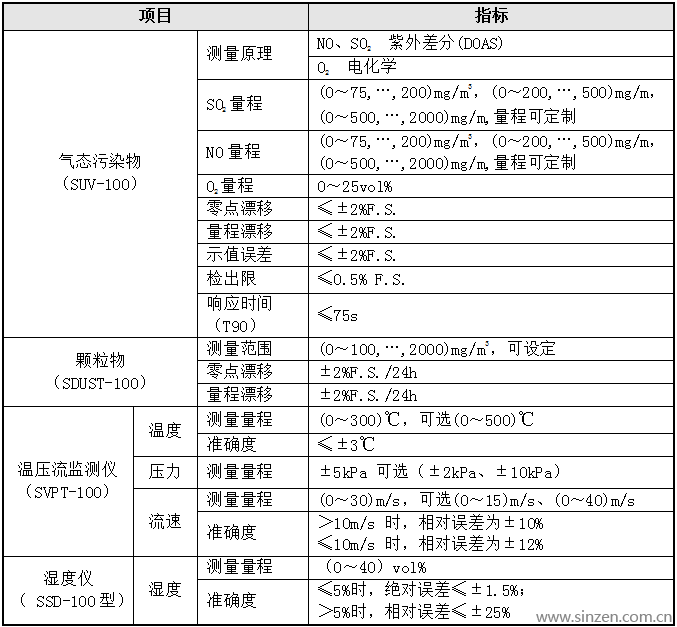

二、技术说明

◢ 抽取冷凝法CEMS能够测量SO2、NOx、O2、温度、压力、流速、粉尘、湿度；

◢ SO2、NOx采用紫外差分吸收光谱（DOAS）分析技术或红外线NDIR分析技术；

◢ O2采用电化学氧电池；

◢ 湿度采用高温电容法；

◢ 温度、压力、流速分别采用热敏电阻（PT100）、压力传感器和皮托管微压差法；

◢ 粉尘采用激光后散射法；

◢ 紫外差分吸收光谱（DOAS）分析技术除了能够测量SO2和NOx外，还能够分析NH3、Cl2、H2S、O3等气体；

◢ 与抽取热湿法CEMS相比，本系统具有结构简单、可靠性高、响应速度快、维护方便等优点；

◢ 与原位法相比，分析仪具有支持在线校准、测量值波动小、可靠性高、设备维护简单等优点；

◢ 本分析仪整机结构紧凑，方便运输和安装。

◢ 系统运行数据采集率≥90%，系统提供的检测数据资料可用率≥90%，并具有查阅历史数据功能。

◢ 输出单位：对所检测烟气的各种参数，系统除在就地分析仪器面板上显示外还均以4～20mA标准模拟量信号输出。气态污染物浓度单位使用mg/Nm3，流量计测出流速信号应折算成体积流量Nm3/s输出，温度单位为℃。

◢ 系统能够真正实现无人职守运行，系统具有自诊断功能及主要部件故障报警功能，包括：测量元件/检测探头的失效、超出量程、采样流量不足、反吹压力低、采样头温度低、采样管线温度低、预处理系统故障、分析仪器故障等。
