一、概述
污染源烟气在线监测系统，也称CEMS系统。系统通过在线连续监测烟气固定污染源排放，把采集的各项排污数据通过GPRS、TCP、IP等传输给环保部门，并提供关于排污申报、总量控制、排污收费及时有效的数据资料，对推动环保职能部门在控制大气污染、改善空气质量的标准、政策、法规方面提供准确的量化依据。
二、监测参数
气态污染物：SO2、NOx、O2、CO、CO2等；
烟气参数：温度、湿度、压力、流速、粉尘、氟化物等等
三、系统结构
污染源烟气在线监测系统主要由采样子系统、预处理子系统、气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统、数据采集控制子系统、辅助系统及站房组成。
1、采样子系统

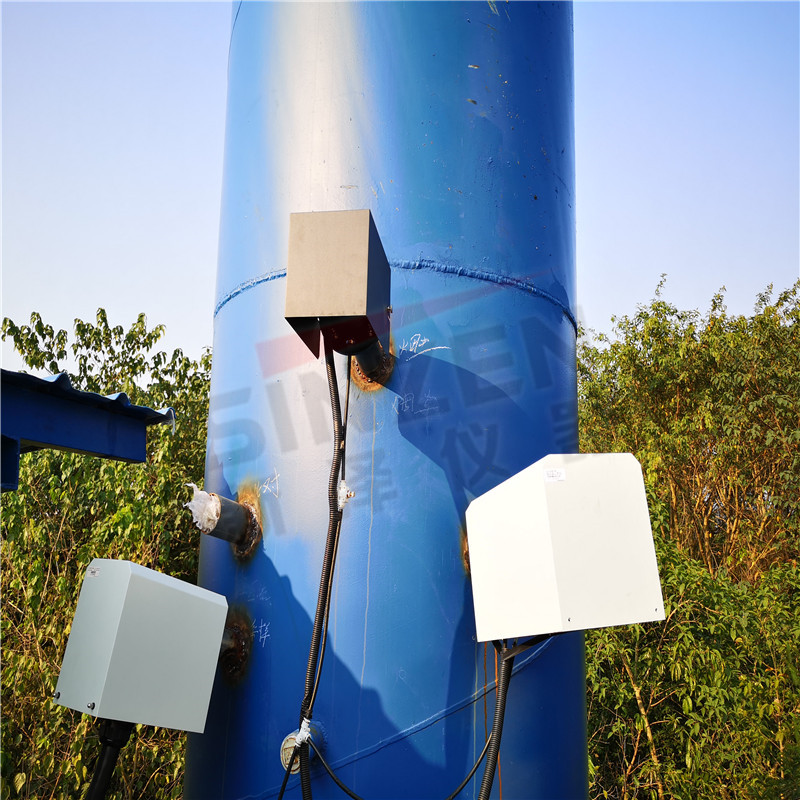

气体采样探头是插入烟道气体采集点，采集样品气体的部件。采样探头装置具有电加热伴热功能，能自行加热并实施温控。该装置适用于燃烧过程后气样的连续采集。
2、预处理子系统
烟气预处理系统用于完成样气的净化、除尘、除湿、排水，提高了系统的可靠性、稳定性及检测结果的重复性，降低了运行维护成本。
3、气态污染物监测子系统
紫外/红外气体分析系统具有高可靠性和灵敏度，尤其各种气体有自己的特征光谱，不受气体和水分的干扰。一台分析仪可测定包括SO2、NOX、CO、CO2、O2等气体。
4、颗粒物监测子系统
颗粒物监测系统采用激光后向散射法测定烟尘浓度。
5、烟气参数监测子系统
采用皮托管测流速，压力传感器测压力，温度传感器测温度，烟气湿度采用高温电容湿度传感器测量。
6、数据采集传输及控制子系统
由数据采集仪、工控机、显shi器和系统软件等组成。数据采集仪主要工作是将各个分析仪的分析结果最终采集储存并能够在工控机屏幕上进行实时显示，生成图表，并接受数据采集传输仪的访问，提供现场数据。
通过工控机可自动进行校准和系统吹扫，取样器温度、伴热管温度、冷凝器温度等参数均纳入系统控制，确保系统处于最jia运行状态。
7、辅助系统
辅助系统由供电系统、防雷系统等组成。
自动监测系统采用双供电系统，并配备UPS稳压电源。防雷系统采用专用工业防雷器，两级防雷措施。
8、监测站房

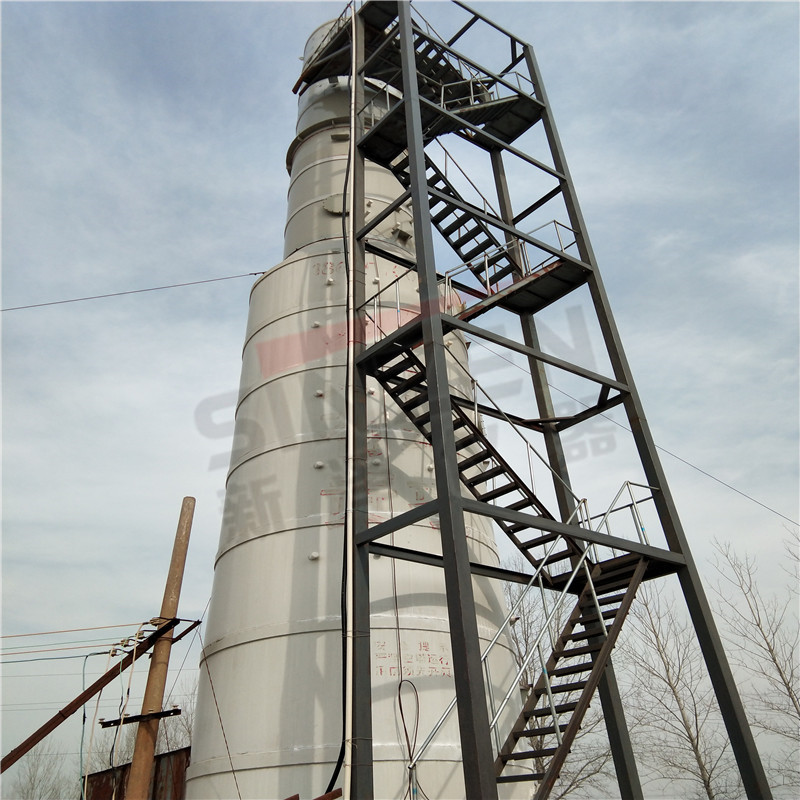

按照国家标准建设监测系统专用站房。
四、系统各单元介绍
1、 取样单元
本系统取样单元选用加热型探头
技术特点：
●采样单元整体加热到120～180℃这样防止水分冷凝。
●探头滤芯易更换性，不需要任何工具，也不需要拆卸什么东西，大大减少维护时间。
●高防腐性能，所有与样气接触部件均采用防腐材质，过滤芯使用碳化硅材料。
●过滤性能好，过滤孔<3μm

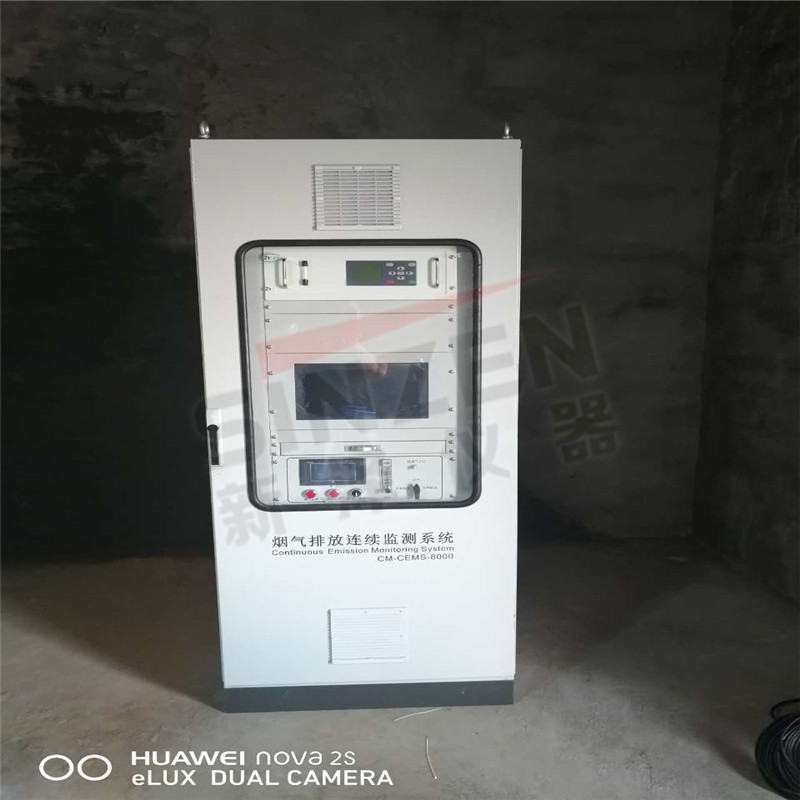

2、烟气处理单元
技术特点
●整套烟气处理系统集成在机柜中。
●仪器是标准的19“机架安装形式，便于安装。
●机柜配仪器摇架，节省了安装空间，方便进行维护和使用。
●机柜内的分析气路均选用防腐材料（PVDF或玻璃器件），防止了测量气体中的腐蚀性气体对部件的腐蚀。
●系统配置或反吹装置，减少人工维护量，提高系统的lian系使用性。
3、多通道气体分析仪
技术特点
●可同时测量多个紫外/红外组分：SO2、NOX、CO、CO2等。
●附带电化学氧传感器：测量含氧量。
●使用空气自动标定，实现单点标定仪器，无需进行量程标定。
●测量范围可选，并在一定范围内任意设定。
●液晶大屏幕显示，菜单操作界面。
●测量单位可设定（PPm/mg/Nm3）。
●具有自诊断功能，报警，故障维护等功能，并且输出可任意设备和编程。
●具有仪器测试功能，不用通入气体，就可实现各种功能的测试和诊断。
4、粉尘仪
技术特点
●双光束闪烁测定
●双光程测定（灵敏度高）
●测量不透过率（0～100%）
●可设定报警值
●报警节点输出，还可以带自动关断保护装置
●64S积分计算模式
●输出4～20mA
5、流量测量
仪器组成：皮托管
差压变送器
温度变送器
自动吹扫单元
压力变送器
仪器特点：较高的测量精度和稳定性
维护量低，使用简单
试用范围广：测量范围：0～40m/s
传感器为智能化，可自由设定
