界面介绍
本系统采用液晶显示屏和薄膜按键，界面如图6-2所示：

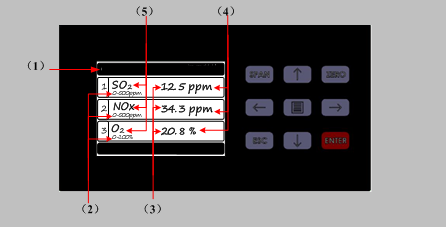

图6-2 显示·操作面板示意图
l 显示画面
接通电源时，仪器显示测试界面（也称<主界面>，如上图所示）。测试界面因组分不同而异，本手册将以SO2、NO 和O2三组分为示例进行介绍。
| No. | 名称 | 功能 |
| （1） | 型号、名称显示 | 显示分析仪型号和名称 |
| （2） | 量程显示 | 显示量程值 |
| （3） | 浓度显示 | 显示测量浓度值 |
| （4） | 单位显示 | 显示ppm、%、mg/m3、mg/Nm3 |
| （5） | 组分显示 | 显示当前测试气体组分 |
l 操作面板
各按键说明如下所示。
| 名称 | 说明 |
| SPAN | 量程校准键，量程校准时使用 |
| ZERO | 调零键，零点校准时使用 |
 |
菜单键，进入分析仪参数设置 |
| ENTER | 确认键，用户选择项目及数值的确定 |
| ESC | 退出键，用于返回上一界面或设定途中取消设定操作 |
| ↑ | 上移键，向上移动光标 |
| ↓ | 下移键，向下移动光标 |
| ← | 左移键，向左移动光标 |
| → | 右移键，向右移动光标 |
