烟气在线监测系统烟筒开孔需要遵循一定的规范,以确保系统的准确性和安全性。以下是一些常见的规范:
开孔位置:
对于圆形烟道,采样孔应设在包括各测定点在内的互相垂直的直径线上。
对于矩形或方形烟道,采样孔应设在包括各测定点在内的延长线上。
检测孔的数量应根据烟囱的总长度和长度分布情况而定,一般每5米需开一个插板孔,并需在烟囱底部设置1-2个孔。
为避免高温区域影响检测,应尽量远离斜烟囱、弯角和烟气温度高的地方开孔,一般应选择烟囱直段或水平管段开孔。

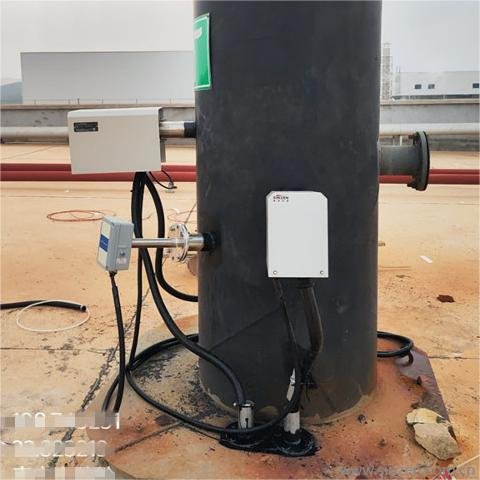

图一:烟气在线监测系统烟筒开孔示例
开孔尺寸:
采样孔内径应不小于80mm,采样孔管长应不大于50mm。当采样孔仅用于采集气态污染物时,其内径应不小于40mm。
对于监测系统,监测孔共四个,包括采样孔、温压流监测孔、粉尘浓度监测孔和手工比对监测孔。各孔尺寸一般为Ф75mm。
孔径大小一般为50mm×50mm或80mm×80mm,孔形一般为正方形或长方形,不宜使用环形孔。
开孔施工:
施工前应对表面进行打磨、除锈处理,以提高开孔质量。
根据施工方案在烟囱表面进行定位与划线,确定开孔位置。划线应准确、清晰。
使用切割机或钻孔机进行开孔施工,严格控制开孔尺寸和形状,确保符合设计要求。
开孔完成后应对孔口进行处理,如去除毛刺、锐边等。如有需要,可对孔口进行打磨、抛光处理。
在孔口处安装相应的附件,如烟气监测设备、排放管道等。安装过程中应确保附件与孔口之间的密封性和稳定性。
质量检查与验收:
施工完成后应对开孔质量进行全面检查,包括孔洞的尺寸、形状、位置等参数是否符合设计要求,以及附件的安装是否牢固、密封等。
如有问题应及时进行整改。
这些规范仅供参考,具体的开孔规范可能会因实际情况而有所不同。在实际操作中,应根据具体的监测需求和现场条件来制定合适的开孔方案。

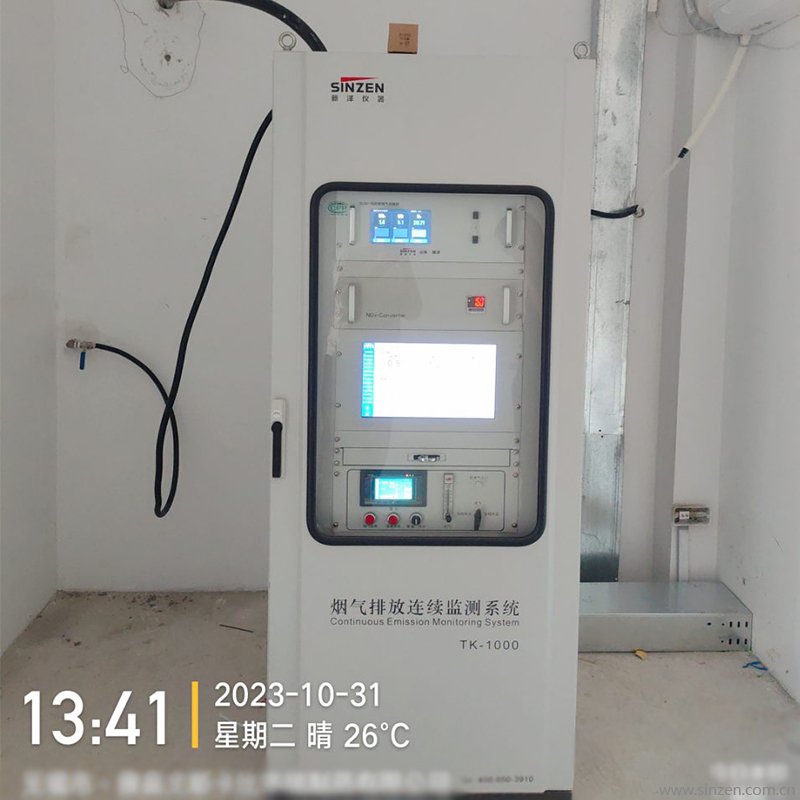

图二:烟气在线监测系统
